Looprollen & Nokvolgers

Steunrollen

Steunrollen zijn een- of tweerijige samenstellingen die op een as gemonteerd worden. Ze bestaan uit dikwandige buitenringen met een geprofileerd mantelvlak en naaldkransen of sets van cilinderrollen of naalden (volrollig c.q. volnaaldig). Steunrollen kunnen hoge radiale belastingen en axiale lasten, veroorzaakt door uitlijnfouten of schuine loop, opnemen. Ze zijn geschikt voor nokaandrijvingen, rechtgeleidingen, transportinstallaties, etc. De lagers zijn met en zonder binnenring en in open of afgedichte versie verkrijgbaar.

Curverollen

Curverollen bestaan uit dikwandige buitenringen met geprofileerd mantelvlak, een massief binnendeel met tap, voorzien van schroefdraad, aanloopschijven en naaldkransen respectievelijk een- of tweerijige sets van cilinderrollen of naalden. Curverollen kunnen hoge radiale belastingen en axiale lasten, veroorzaakt door uitlijnfouten of schuine loop, opnemen. Ze zijn geschikt voor nokaandrijvingen, rechtgeleidingen, transportinstallaties, etc. De lagers zijn verkrijgbaar in meerdere uitvoeringen, evenals met en zonder excenterring.

Looprollen

Looprollen zijn een- of tweerijige samenstellingen met bijzonder dikwandige buitenringen. Naast hoge radiale belastingen nemen looprollen ook axiale krachten in beide richtingen op. Het mantelvlak van de buitenringen is bolvormig of cilindrisch. Een bolvormig mantelvlak voorkomt kantspanningen wanneer scheefstelling van de rol ten opzichte van de loopbaan optreedt. Looprollen zijn verkrijgbaar in uitvoeringen met binnenringen, met astappen en met buitenringen voorzien van een kunststof ommanteling.

per pagina

Sorteer op

NUTR40-X SKF
SKF NUTR40X looprol met cilindrisch -niet bollend- loopvlak

Afmetingen NUTR40 looprollen:

∙ Asghatdiameter d=40mm
∙ Buitendiameter D=80mm
∙ Breedte Buitenring C=30mm
∙ Breedte Binnenring B=32mm

40x80x30mm

80x40x30mm
€ 55,⁰⁰
NUTR40-XA INA
INA NUTR40X looprol met vlak -niet bollend- loopvlak

Afmetingen NUTR40 looprollen:

∙ Asghatdiameter d=40mm
∙ Buitendiameter D=80mm
∙ Breedte Buitenring C=30mm
∙ Breedte Binnenring B=32mm

40x80x30mm

80x40x30mm
€ 55,⁰⁰
NUTR45-100 INA
INA NUTR-45100 looprol

Afmetingen NUTR45100 looprollen:

∙ Asgatdiameter d=45mm
∙ Buitendiameter D=100mm
∙ Breedte B=32mm

45x100x32mm

100x45x32mm
€ 60,⁰⁰
RNA22/8-2RSX INA
INA RNA22/8-2RSX Naaldlagers (nokvolgers) zonder binnenring. met vlakke buitenring.

Afmetingen RNA22/8 lagers:

∙ Asatdiameter d=12mm
∙ Buitendiameter D=24mm
∙ Breedte B=11,8mm

12x24x11,8mm

24x12x11,8mm
€ 7,⁵⁰
RNA2202-2RS INA
INA NA2202-2RS looprol (nokvolgers) met binnenring. met bol loopvlak (r=500mm) buitenring.

Afmetingen RNA2202 looprollen:

∙ Asatdiameter Fw=d=15mm
∙ Buitendiameter D=35mm
∙ Breedte C=13,8mm
∙ Breedte binnenring…
€ 20,⁰⁰
RNA2202-2RS SKF
SKF NA2202-2RS looprol (nokvolger) met binnenring. met licht bol loopvlak (r=500mm) buitenring.

Afmetingen RNA2202 looprollen:

∙ Asatdiameter Fw=d=15mm
∙ Buitendiameter D=35mm
∙ Breedte C=13,8mm
∙ Breedte binnenring…
€ 20,⁰⁰
RNA2203-2RS INA
INA RNA2203-2RS looprol (nokvolgers) zonder binnenring. met bol loopvlak (r=500mm) buitenring.

Afmetingen RNA2203 looprollen:

∙ Asatdiameter Fw=d=22mm
∙ Buitendiameter D=40mm
∙ Breedte C=15,8mm

22x40x15,8mm

40x22x15,8mm
€ 20,⁰⁰
RVS!!

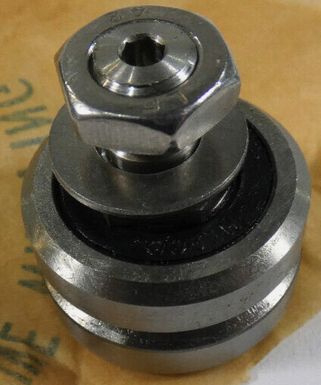

SJ25-C Hepco geleiderol met V groef
Hepco SJ25C RVS geleiderol met V-loopgroef type. Met dubbelzijdige rubber afdichtingen.

SJ-C type is met concentrische -korte- as

Buitendiameter D=25mm
Met M8x1mm schroefdraad.Totale lengte B=~26,4mm.

Hoek V groef = 70…
€ 30,⁰⁰
RVS!!
SJ25-E Hepco geleiderol met V groef
Hepco SJ25E RVS geleiderol met V-loopgroef type. Met dubbelzijdige rubber afdichtingen.

SJ-E type is met excentrische -korte-as

Buitendiameter D=25mm
Met M8x1mm schroefdraad.Totale lengte B=~26,4mm.

Hoek V groef = 70…
€ 30,⁰⁰

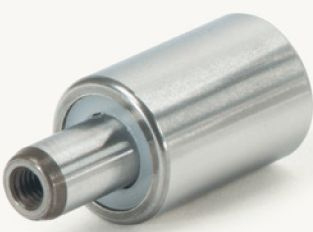

SL1921-05.2D Temco
Temco Spanrol SL1921-05.2D met rubber spatwaterdichte afdichting. (Met groefje in de rol)

∙ Buitendiameter Rol D=19mm
∙ Diameter as: 9mm (met borg inkeping)
∙ Totale lengte B=39,5mm

Overige gegevens zie datasheet.
€ 40,⁰⁰
SL1921-19.2D Temco
Temco Spanrol SL1921-19.2D met rubber spatwaterdichte afdichting. (met groefje in de rol)

∙ Buitendiameter Rol D=19mm
∙ Diameter as: 9mm (met borg inkeping)
∙ Totale lengte B=35,5mm

Overige gegevens: Zie datasheet
€ 35,⁰⁰
SL1921-20.2D Temco
Temco Spanrol SL1921-20.2D met rubber spatwaterdichte afdichting. (Zonder groefje in de rol)

∙ Buitendiameter Rol D=19mm
∙ Diameter as: 9mm (met borg inkeping)
∙ Totale lengte B=31,5mm

Overige gegevens zie datasheet.
€ 25,⁰⁰
RVS!!
SS-DV1-E-NS Hepco geleiderol met V groef in RVS
Hepco SS-DV1E RVS/Inox geleiderol met loopgroef.

E= met excentrische as

Buitendiameter D=~19,6mm
Met M4x1mm schroefdraad.Breedte van het lager =8mm

Totale lengte B=~22mm.
€ 15,⁰⁰
STO30 FAG
FAG STO30 looprol met smeergat in binnenring.

Afmetingen STO30 looprollen:

∙ Asgatdiameter d=30mm
∙ Buitendiameter D=62mm
∙ Breedte B=20mm

30x62x20mm

62x30x20mm

NAST30DB
€ 30,⁰⁰
STO30 INA
INA STO30 looprol met smeergat in binnenring.

Afmetingen STO30 looprollen:

∙ Asgatdiameter d=30mm
∙ Buitendiameter D=62mm
∙ Breedte B=20mm

30x62x20mm

62x30x20mm
€ 30,⁰⁰
